Как подключить теплый пол к терморегулятору

Тёплый пол в квартире или частным жилом доме, в условиях умеренного климата, является неотъемлемым источником комфорта. Данное оборудование для обогрева помещений может использоваться в качестве основного или дополнительного отопления. Теплый пол может устраиваться в виде инфракрасных матов, греющего кабеля или труб с жидким теплоносителем. Вне зависимости от конструктивного исполнения, большинство современных систем отопления рассматриваемой категории снабжаются терморегуляторами и, для нормальной эксплуатации оборудования, следует изучить вопрос, как подключить тёплый пол к данному прибору.

Для чего требуется регулировка тёплого пола

Регулировка тёплого пола многократно повышает комфорт при эксплуатации источника отопления и необходима для достижения следующих результатов:

• Возможность выставления оптимальной для обеспечения нормальной жизнедеятельности человека температуры в помещении.

Согласно СНиП, расчётная температура внутреннего воздуха в жилых помещениях составляет +22 – +25 ^оС.

Однако, в холодное время года, когда столбик термометра за окном падает до минимальных значений, жильцы стремятся установить дополнительные радиаторы и увеличить температуру до +27 ^оС и выше.

Большинство современных терморегуляторов позволяют повысить температуру в комнате до 30 ^оС и более, что одновременно разгрузит систему радиаторного отопления, а также исключит теплопотери через ограждающие конструкции.

• Усиление теплоотдачи в самый холодный период года даже при частично работающем отоплении. Возможность комбинации водяного и электрического отопления.
• Временный обогрев помещений в межсезонье, когда температура опускается до минимальных значений только в ночное время.

Как правило, в такое время, центральное отопление ещё не включается, либо его подача уже прекращается.

При выставлении на терморегуляторе тёплого пола оптимальных параметров, например, 20 ^оС, при падении температуры до данных значений, система электрического отопления начнёт автоматически прогревать помещение.

• Сохранность напольного покрытия, предотвращение рассыхания паркета, разбухания ламината или отслаивания керамической плитки под воздействием критических температур.

Многофункциональный терморегулятор позволяет выставить такие значения температуры нагрева напольного покрытия, которые будут меньше, чем технические характеристики, указанные в паспорте качества материала.

• Контроль влажности в помещении, исключение осушения воздуха. Как правило, при интенсивной работе отопления в жилой комнате, вся влага испаряется, что отрицательно сказывается на здоровье жильцов.

При выставлении верхнего предела на регуляторе температуры тёплого пола, система автоматически отключает, что обеспечивает поддержание нормального влажностного режима. Оборудование с автоматическим реле и возможностью корректировки температурных параметров отлично работает совместно с электронным увлажнителем воздуха.

• Возможность проветривания комнаты в зимнее время без снижения энергоэффективности. В холодный период года даже кратковременное открывание окна на проветривание существенно снижает температуру воздуха в комнате.

В случае устройства терморегулятора для электрического тёплого пола, пользователю достаточно на время открывания створки окна поднять температуру теплоотдачи на 5 – 7 ^оС, после чего привести переключатель в прежнее положение, по завершении проветривания комнаты.

• Контроль за расходом электрической энергии и достижение экономии на оплате коммунальных платежей.

Автоматический регулятор поддерживает предварительно запрограммированные граничные условия — +/- 3 – 5 ^оС от выставленных на приборе настроек.

В таких случаях, даже при отсутствии хозяев в жилом помещении, воздух не будет перегреваться, а также обеспечится постоянный контроль за расходом электроэнергии.

При отсутствии терморегулятора в квартире или частном жилом доме, системы тёплого пола напрямую подключаются к основному отоплению, либо непосредственно к силовой кабельной сети.

Какие бывают терморегуляторы для тёплых полов

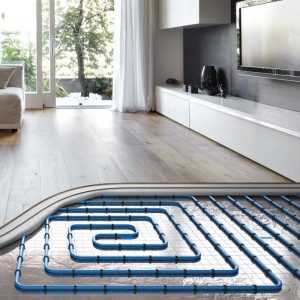

Для водяных тёплых полов терморегуляция выполняется на гребёнке, расположенной в котельной. На патрубках установлен автоматический клапан, а также вентиль, перекрывание которого ограничивает циркуляцию теплоносителя, что способствует понижению или повышении температуры жидкости.

При корректировке скорости потока жидкой среды, она начинает задерживаться, либо, наоборот, быстрее проводить через теплообменник котла, что влияет на её температуру и, соответственно, на величину теплового излучения.

В случае с современными электрическими тёплыми полами, всё несколько сложнее, и на рынке представлен широкий ассортимент терморегуляторов, которые подразделяются на следующие категории:

• Электромеханические. Данные регуляторы температуры снабжены клавишей подачи электроэнергии и поворотной рукояткой реостата.

На корпусе отсутствует индикатор температуры, а климатический режим выставляется, согласно нарисованному вокруг рукоятки циферблату. Над клавишей питания установлена сигнальная лампа, которая загорается при включении оборудования.

Данные приборы относятся к товарам эконом-класса, отличаются низкой стоимостью и ремонтопригодностью, но точную температуру на них выставить практически невозможно.

Температура повышается при повороте реостата по часовой стрелке и понижается, в случае вращения ручки в обратном направлении.

Некоторые изделия снабжаются трещоткой, и пользователь может с высокой степенью точности определить падение или повышение интенсивности нагрева кабеля. Как правило, цена деления составляет от 0,1 до 0,5 ^оС.

Главным минусом таких изделий является частый выход поворотной рукоятки из строя, из найти аналогичную деталь в свободной продаже очень сложно. Таким образом, при поломке, пользователю, чаще всего, приходится менять весь прибор.

• Электронные. Принцип действия таких приборов мало чем отличается от электромеханических с той разницей, что они оснащаются LCD дисплеем, на котором отображается температура нагрева с точностью до десятых долей градуса.

Управление осуществляется при помощи кнопок «+» или «–», шаг переключателя составляет от 0.05 до 0,10 ^оС.

Некоторые электронные регуляторы также оснащаются встроенным термометром, который позволяет увидеть температуру в комнате.

Устройства из числа повышенной ценовой категории могут иметь удобный сенсорный экран, который отличается привлекательным внешним видом и наличием дополнительных функций, например, таймером включения или отключения.

• «Умные» терморегуляторы. Самые высокотехнологические приборы премиум-класса.

В них располагается встроенный термодатчик, который реагирует на изменение температуры в комнате, а система управления автоматически поддерживает заданные параметры, выставленные пользователем.

Владельцу недвижимости достаточно выставить граничные условия, а прибор включается и выключается точно в нужное время.

Приборы рассматриваемой категории могут также интегрироваться в систему управления зданием «умный дом», что позволяет вести контроль климатических параметров в помещении с помощью приложения, установленного на смартфоне, из любой точки мира.

В таких случаях, пользователь может всегда изменить параметры системы, находясь вне помещения, а показатели выставленных граничных условий отражаются на экране мобильного устройства.

• В продаже также можно встретить многофункциональные комбинированные терморегуляторы, которые одновременно позволяют управлять климатическими параметрами как в автоматическом, так и в ручном режиме.

Эта функция особенно удобна при резком падении температуры в частном доме, в случае выхода из строя газового котла, когда требуется принятие экстренных мер по поддержанию оптимального температурно-влажностного режима в жилых комнатах.

Популярные производители терморегуляторов для тёплых полов

Терморегуляторы представлены на рынке в широком ассортименте, вследствие чего, при их покупке, каждый владелец недвижимости может совершить ошибку. Чтобы этого не произошло, ниже проводится краткий рейтинг самых популярных производителей приборов рассматриваемой категории:

• «Технолюкс», Россия. Отечественный производитель существует на рынке с начала 2000 годов, производит комбинированные системы тёплых полов.

Компания представляет все известные типы терморегуляторов, в том числе, уникальные комбинированные приборы. Отличается оптимальным соотношением приемлемой цены и высокого качества.

• Grand Meyer, Нидерланды. Непревзойдённое европейское качество, привлекательный дизайн и высокий уровень автоматизации.

Компания предоставляет 15-летнюю гарантию безаварийной работы на каждую модификацию регуляторов для электрических тёплых полов.

Продукция сертифицирована к применению на территории РФ, маркировка клеммной коробки точно повторяет стандарты, приведённый в ПУЭ.

В продаже представлены все категории терморегуляторов, от самых простых, электромеханических до умных систем с автоматическими режимами.

• Energy, Великобритания. Заводы данного бренда с мировым именем располагаются в Европе и в Китае.

В нашей стране действует развитая сеть официальных дилеров. Терморегуляторы отличаются высоким качеством сборки, подходят не только к штатным тёплым полам от того же производителя, но и к продукции других брендов.

Подключение ведётся через встроенные клеммные фиксаторы, медные шины увеличенной толщины обеспечивают повышенную проводимость, не греются и не выгорают при скачках напряжения, а многофункциональный ЖК дисплей отображает сразу несколько режимов работы оборудования.

Следует учесть, что приведённый выше рейтинг является субъективным, составлен на основе реальных отзывов пользователей на независимых форумах в сети и не может быть использован как прямое руководство к покупке, так как носит рекомендательный характер.

Как выбрать оптимальное место для установки терморегулятора

Установка терморегуляторов для тёплого пола не регламентируется нормативными документами, и пользователь может установить его в любое удобное для него место, если данная поверхность позволяет проложить к прибору силовой кабель, а также она обладает достаточной не сушей способностью. В то же время, производители и эксперты рекомендуют учитывать некоторые нюансы при монтаже данного оборудования:

• Рекомендуется монтировать прибор только на вертикальной несущей или ограждающей конструкции.
• При установке и прорезке штробы, необходимо изучить схему уже проложенных в стене скрытых кабелей, чтобы случайно не повредить их.

• При устройстве терморегулятора на стене из бруса, бревна или других деревянных материалов, следует предварительно встроить в конструкцию вкладыш из негорючих материалов для обеспечения пожарной безопасности. Лучим решением будет устройство небольшого сдоя жёсткой базальтовой ваты. Кроме того, в таких стенах рекомендуется вести прокладку кабеля только в несгораемых рукавах.
• Высота установки должна быть такой, чтобы прибором было удобно пользоваться. Как правило, данное расстояние составляет от 0,8 до 1,7 м. При наличии в доме маленьких детей, рекомендуется установить панель управления тёплым полом вне зоны их досягаемости.

• Терморегулятор должен устанавливаться на одной линии с датчиком температуры, который монтируется в полу на расстоянии от 0,5 до 1,5 м от стены. Сигнальный кабель термодатчика рекомендуется монтировать на одной оси со штробой, ведущей к терморегулятору на стене.
• Не следует размещать прибор в наружной стене здания. Учитывая, что глубина монтажа подрозетника составляет 60 – 70 мм и более, устройство такого отверстия может отрицательно сказаться на теплотехнических характеристиках ограждающих конструкций.

• Рекомендуется монтировать устройство на расстоянии не менее 2 метров от окна, во избежание ошибок при определении температуры. По тем же причинам, не следует размещать регулятора на пути сквозняков.

Холодный воздух, курсирующий по помещению, может привести к сбою в показаниях прибора, и тёплый пол будет включаться произвольно, что приведёт к повышенному расходу электроэнергии.

• При монтаже терморегулятора для тёплого пола, проложенного в сауне, бассейне или санузле, а также в любых других помещениях с повышенным температурно-влажностным режимом, рекомендуется выносить его за пределы данного пространства, во избежание окисления контактов или возникновения короткого замыкания.

Влажный воздух всегда негативно действует на электрическую проводку, вызывая её повреждение и преждевременный физический износ.

Большинство терморегуляторов, представленных в продаже, имеют стандартную конструкцию и встраиваются в стену после устройства обычного пластикового подрозетника с диаметром 60 мм и глубиной 68 мм.

Условия прокладки силового кабеля

Электрический тёплый пол относится к силовому электрооборудованию повышенной мощности. Во избежание аварии, возникновения пожарной опасности или риска поражения электрическим током, при монтаже подрозетника, необходимо учитывать следующие требования:

• При прокладке питающего кабеля, следует использовать только цельные жилы, без скруток и стыковок.

• При необходимости проведения стыковки, данная операция выполняется только с использованием клеммных коробок с медными жилами, чтобы избежать возникновения повышенного сопротивления в зоне контакта.
• Терморегулятор подключается к силовому трёхфазному проводу с медным сердечником площадью не менее 2,5 мм².

• В щитке монтируется отдельный автомат УЗО с минимальной силой тока 16А. При устройстве автомата, необходимо соблюдать требования ПУЭ, а, при работе электроприборов под напряжением, ограничивать доступ к щитку посторонних лиц.
• Расчётная мощность кабельной продукции – не менее 3,5 кВт, определяется по паспорту качества изделия, либо после предварительной калькуляции электрических нагрузок.

• Если кабельный тёплый пол устраивается в помещениях с большой площадью, рекомендуется разбить точки подключения на несколько отдельных линий, чтобы суммарная мощность одного оборудования не превышала 3,5 кВ.

В таком случае, обеспечивается не только повышенная безопасность при эксплуатации источников обогрева, но также и его ремонтопригодность.

При выгорании одной кабельный линии, оставшиеся греющие кабели, сопряжённые с выделенными автоматами, продолжают работать, что практически никак не сказывается на теплопотерях.

• Рекомендуется прокладывать кабель в несгораемой гофре, а в стене устраивать штрабу, которая впоследствии заделывается диэлектрическими строительными смесями, то есть, обеспечивать скрытую проводку.
• Тёплый пол, работающий от греющего кабеля, должен снабжаться заземляющей жилой, что многократно повышает безопасность эксплуатации силового оборудования.
• Рекомендуется применять кабельную продукцию в двойной бронированной изоляции из резины. Такие провода не деформируются при изгибе и перекручивании и могут использоваться не менее 25 – 30 лет, при отсутствии повышенных нагрузок.
• В месте изгиба провода необходимо учитывать минимальный радиус, исходя из требований ПУЭ.

• Соединения кабелей необходимо вести через клеммные распаечные коробки, а все места контактов изолировать при помощи термоусадочных трубок, либо высококачественной изоленты.

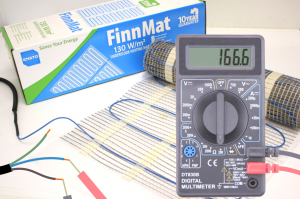

Перед прокладкой кабеля, необходимо тщательно проверить состояние изоляции, а, после монтажа и подачи напряжения, нужно измерить сопротивление при помощи клещей или мультиметра.

Все работы по прокладке проводов по квартире или дому необходимо вести по проекту, либо с составлением исполнительной схемы, чтобы впоследствии не вызвать повреждение кабеля при устройстве отверстий или дополнительных штроб во время проведения ремонта.

Оптимальная схема подключения терморегулятора

Для подключения терморегулятора тёплого пола, рекомендуется использовать стандартную электротехническую схему, которую предлагает большинство профессионалов:

• С оборотной стороны прибора имеется клеммная коробка с отверстиями для проводов, на которой подписана каждая точка подключения, согласно международным правилам маркировки.

• Имея под рукой чертёж, каждый новичок может разобраться, где подключается фазная или нулевая жила, заземлитель силового провода, а также сенсоры слаботочного датчика температуры.
• Стандартный терморегулятор оснащается клеммной коробкой на 7 контактов, каждый из которых ведёт к собственной жиле и снабжается фиксирующими винтами.
• 1-й контакт помечается латинской буквой L, что означает фазу силового кабеля.
• 2-я клемма маркируется буквой N, и означает нуль. Каждый провод под основной изоляцией оснащается цветной оплёткой медных жил, по которым легко определить фазу и нуль.

• 3-й и 4-й контакты также предназначены для силового кабеля. Который отходит к элементам тёплого пола, обозначаются буквами L1 и N1, соответственно, что символизирует фазу и нуль.
• 5-я клемма, как правило, предназначена для резервного включения заземляющего кабеля и не маркируется на схеме, либо обозначается в виде ортогонального пересечения двух линий.
• 6-я и 7-я клеммы маркируются словом Sensor, и в них подключается сигнальный слаботочный провод. Данный проводник предназначен для передачи сигнала на терморегулятор от датчика температуры.

Вне зависимости от напряжения на жиле, каждый провод также имеет нулевую и фазную жилу, вследствие чего маркировка для сигнального кабеля также полностью совпадает с инструкцией по подключению силовых проводов.

При подключении нужно строго соблюдать порядок присоединения жил, так как ошибки при замыкании нулевой клеммы на фазном кабеле могут привести не только к короткому замыканию, но и к оплавлению контактов или поражению электрическим током.

При выполнении подключения, контроля работоспособности и пуско-наладки оборудования, потребуется наличие определённых навыков в электротехнических работах. Если владелец недвижимости не уверен в правильности выполнения работ, рекомендуется обратиться к профессиональным монтажникам, которые выполнят всю работы быстро, качественно и предоставят продолжительную гарантию на результат.

Пошаговая инструкция по подключению электромеханического терморегулятора тёплого пола

При подключении терморегулятора тёплого пола своими руками, необходимо соблюдать все пункты приведённой ниже технологической карты (на примере самой простой электромеханической модификации):

• В стене устраивается отверстие при помощи сверлильного оборудования и коронки, в которое монтируется подрозетник.

• Помещение обесточивается в щитке на весь период монтажных работ, для повышения техники безопасности.
• Через отверстие подрозетника протягивается силовой трёхфазный кабель. Рекомендуется выпускать концы провода с запасом, чтобы обеспечить нормальное подключение в клеммной коробке.

Излишки изделия впоследствии подрезаются с помощью стандартных кусачек или бокорезов.

• Терморегулятор поворачивается тыльной стороной для осмотра маркировки на клеммной коробке.

• Некоторые модели регуляторов оснащаются скрытой клеммной коробкой, для доступа к которой необходимо снять защитную пластиковую крышку.
• Силовой кабель частично зачищается от изоляции.
• Фазная жила вставляется в отверстие с маркировкой L, нулевая – с обозначением N.
• После установки кабеля, винты на клеммной коробке затягиваются отвёрткой с шлицевым или крестовым наконечником.

• Длина провода должна быть такой, чтобы прибор свободно помещался в подрозетнике, без образования петли.
• В 3-ю и 4-ю клеммы, согласно аналогичной схеме, монтируется кабель тёплого пола.
• В 5-е соединение устанавливается двухцветный заземляющий провод.
• К 6-й и 7-й клеммам подключается слаботочный сигнальный провод.
• Проверяется надёжность фиксации всех 7 жил, а также корректность подключения. Фазный провод, согласно международным стандартам, выполняется в коричневом цвете, нулевой – в синем, а заземление – двухцветная, жёлто-зелёная изоляция.
• С терморегулятора снимается центральная панель и декоративная накалка, под которыми спрятаны фиксирующие распорки с винтами.

• Данные крепёжные элементы ослабляются, чтобы тело регулятора свободно вошло в подрозетник.
• Прибор аккуратно устанавливается в подрозетник, выверяется по углу наклона, таким образом, чтобы места крепления распорок располагались строго на горизонтальной оси.
• Регулятор затягивается в подрозетнике с последующей проверкой жёсткости его креплений. При приложении нагрузки, прибор должен оставаться в зафиксированном положении.
• На финальном этапе, на прибор накручивается центральная панель. После чего защёлкивается декоративная рамка.

После монтажа, необходимо подать напряжение в щитке, поднять переключатель автомата тёплого пола и включить прибор. Источник обогрева начинает излучать тепло, а, при повороте реостата, интенсивность его работы увеличивается.

Пошаговая инструкция по подключению электронного терморегулятора тёплого пола

Электронный терморегулятор тёплого пола подключается по похожей схеме, после предварительного временного отключения электропитания в щитке, с соблюдением ряда важных нюансов:

• Кабельная репродукция протягивается через отверстие в подрозетнике, смонтированном в штробе.
• Все подключения ведутся через многофункциональные клеммные соединители Wago, которые обеспечивают повышенную надёжность и неразрывность электрической цепи, без необходимости использования отвёртки.
• С силового кабеля срезается изоляция, после чего точно определяется фазная, нулевая и заземляющая жилы.

• Для достижения надёжного соединения, при наличии составной жилы вместо цельного медного сердечника, рекомендуется организовать скрутку, после чего обработать её слоем припоя, с помощью ручного паяльника.
• Концы жил зажимаются в клеммном соединителе.
• Как правило, электронный терморегулятор, в отличие от электромеханического прибора, подключается с припаянными отрезками проводов, которые стыкуются с основным силовым кабелем в ответной части клеммной коробки Wago.

• Фазный кабель присоединяется в той же клемме, что и фаза основного провода, идущего от щитка, а нулевой, соответственно, в оставшемся посадочном гнезде.

По завершении подключения, прибор монтируется в подрозетник, без перекручивания и излома проводов, после чего необходимо проверить работоспособность оборудования. При отсутствии ошибок и короткого замыкания, тёплым полом можно пользоваться в обычном режиме.

Как подключить терморегулятор к инфракрасному плёночному тёплому полу

Принцип работы плёночного инфракрасного тёплого пола кардинально отличается от греющего кабеля. Для подкисления терморегулятора, необходимо рассмотреть устройство всей конструкции отопительного прибора в комплексе:

• Силовой провод протягивается от щитка, при установке отдельного автомата, либо от распаечной коробки общедомового кабеля.

• Для подключения плёночного пола, рекомендуется использовать кабель 2 х 2,5 мм, но при помещении с площадью не более 15 м², достаточно приобрести провод 2 х 1,5 мм.
• Плёночный тёплый пол должен монтироваться таким образом, чтобы его медные жилы были направлены вниз.
• В стене монтируется подрозетник, а плёночный пол раскатывается под чистовым покрытием в нужных местах, согласно проекту.
• После раскатки мата, на расстоянии 0,5 – 1,5 м от стены, устраивается термодатчик, провод от которого прокладывается в штробе вместе с силовым питающим кабелем тёплого пола.

• К фазным и нулевым шинам присоединяется подводящий и питающий кабели, а к слаботочным клеммам – две жилы сигнального провода.
• Плёнка мата фиксируется к поверхности чернового пола строительным скотчем.
• После раскроя, все проводящие медные контакты мата оказываются оголёнными, и их надо заизолировать диэлектрической самоклеящейся плёнкой.

• К каждому инфракрасному плёночному полу прилагается миниатюрная клеммная коробка, контакты которой должны крепиться к оголённым шинам мата.
• Клеммники заводского изготовления идеально подходят к медным жилам тёплого пола при частичном расслоении медных жил и плёночной основы.
• После установки клемм к мату, необходимо обжать полученное соединение.
• Все места сопряжения проводящих шин и клеммных контактов тщательно изолируются специальным битумным скотчем с обеих сторон, до достижения герметичной полости.

• Провод датчика температуры расправляется и аккуратно укладывается по центру нагревательной полосы инфракрасного мата.

• Головка датчика надёжно фиксируется строительным армированным скотчем.

• Все кабели, отходящие от тёплого пола, прокладываются в штрабе к термодатчику, после чего заделываются строительными смесями.

Нюансы установки термодатчика для кабельного тёплого пола

Ни один терморегулятор не может нормально работать без датчика температуры, которым оснащается каждая система тёплого пола. Как правило, данный прибор входит в комплект, а при его устройстве соблюдаются следующие правила:

• Датчик для кабельного тёплого пола следует располагать между витками источника обогрева.

• Для монтажа головки датчика рекомендуется устроить в стяжке дополнительную штробу.
• Длина кабеля рассчитывается таким образом, чтобы его хватило для нормального монтажа в клеммной коробке терморегулятора.

• Датчик не должен мешать заливке защитной стяжки после монтажа элементов тёплого пола.

• При устройстве штробы в вертикальной конструкции, рекомендуется расширить посадочную плоскость в местах сопряжении перекрытия со стеной, так как сигнальный кабель должен устраиваться с радиусом не менее 30 – 40 мм.

• В случае устройства кабельного тёплого пола заводского изготовления на нагревательном мате, необходимо проложить головку и провод датчика строго под оборудованием, что следует учесть при устройстве штробы в стяжке.

• Датчик рекомендуется прокладывать в защитном гофре, что исключает риск повреждения тонкого сигнального кабеля и способствует продолжительной эксплуатации продукта.

Датчик температуры должен быть исправен, очищен от любых следов грязи, так как, при наличии следов повреждения или окисления, показания температуры будут передаваться неверно, что существенно повлияет на работу всей системы тёплого пола.
