Регулировка теплого пола своими руками

947
0
27.01.2022

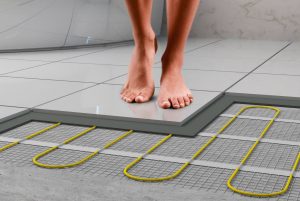

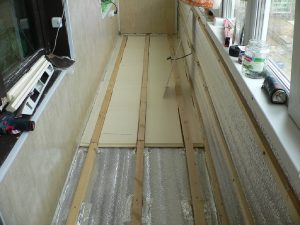

Тёплый пол под плиткой, ламинатом или другими типами декоративных покрытий многократно повышает комфорт и безопасность при эксплуатации любого жилого помещения. Для возможности выставления самостоятельных настроек данного прибора обогрева, рекомендуется устанавливать терморегулятор и датчик температуры. Для регулировки тёплого пола вовсе не обязательно обращаться к профессионалам, так как все работы можно проделать своими руками, а, при необходимости, задать граничные параметры, и система будет поддерживать оптимальный микроклимат в помещении в автоматическом режиме.

Рекомендуемые температурно-влажностные параметры в жилых помещениях

При устройстве тёплого пола в жилых помещениях с нормальным режимом эксплуатации, согласно нормативам СанПин, наиболее комфортными считаются следующие температурно-влажностные параметры внутреннего воздуха:

  • Рекомендуемая температура поверхности пола + 25 – 28 оС.
  • В случае, если в жилом отапливаемом помещении устанавливаются классические радиаторные батареи, температура тёплого пола может быть снижена до 23 – 26 оС.
  • Согласно СанПин, идеальная температура для проживания людей в комнате, при отсутствии сквозняков, составляет 22 – 24 оС.
  • В случае, если в зимнее время в доме присутствует только тёплый пол, и под окнами не установлены радиаторы отопления, рекомендуется увеличивать мощность обогрева до 30 – 32 оС.

Все указанные выше нормативы легко выставляются простым поворотом терморегулятора для тёплого пола. Чтобы повысить уровень комфорта при эксплуатации помещения, рекомендуется установить термодатчик, что предотвратит перегрев, либо чрезмерное охлаждение помещения.

Какие существуют схемы подключения водяного подогрева пола

На практике, инженеры используют разные схемы подключения водяного пола к энергоносителю, а также к распределительным гребёнкам. В зависимости от корректного подключения, зависит комфорт при эксплуатации системы тёплого пола и возможность его быстрой регулировки. Ниже подробно описываются наиболее часто используемые эффективные схемы подключения водяного тёплого пола в частных жилых домах.

Комбинированная схема

При данной схеме, с использованием двухконтурного газового, твёрдотопливного или электрического котла, подключение тёплого пола выполняется в соответствии со следующим алгоритмом:

  • Подающая магистраль от котла направляется к радиаторам отопления.
  • До начала раздачи тепла в помещения, на магистрали врезается гребёнка с распределительным коллектором, к которому подключаются несколько контуров.
  • На каждом из подающих трубопроводов, отходящих от гребёнки, монтируется запорная арматура, а также обратный клапан.
  • Во избежание роста давления или температуры, на подающем трубопроводе устанавливается группа безопасности с автоматическим воздухоотводчиком, сбрасывающим клапаном, термостатом и манометром.

  • Циркуляция теплоносителя обеспечивается за счёт насосного оборудования.
  • При отключении насоса, транспортировка теплоносителя останавливается, что приводит к постепенному остыванию контура.
  • По мере движения по трубам, теплоноситель остывает, что влияет на показатель теплоотдачи.
  • Гидрострелка, состоящая из гребёнки и запорных вентилей, обеспечивает подключение сразу нескольких трубопроводов к единой магистрали, с возможностью точной регулировки потока и балансировки движения теплоносителя.

Следует учесть, что рассматриваемое подключение имеет место исключительно для небольших коттеджей с высотой до 2 этажей. Если в доме размещаются протяжённые залы, то такой способ не подойдёт, из-за слишком длинной трассы, что влияет на интенсивность обогрева отдалённых участков.

Ответвление от радиатора отопление

Такой способ можно назвать бытовым, и он часто применяется для обогрева квартир в многоэтажных жилых домах. Принципиальная схема данного типа подключения собирается по следующему принципу:

  • На подающей магистрали, ведущей к радиатору, устанавливается тройник с группой безопасности.
  • Трубы в виде змеевика или улитки раскладываются на полу, под стяжкой.
  • Конец подающего патрубка устанавливается на соответствующей магистрали.

  • Для балансировки потока теплоносителя, используется трёхходовой клапан, вентиль или другое балансировочное сантехническое оборудование.
  • По мере прохождения теплоносителя к радиаторам, поток разделяется на две составляющие – часть уходит на тёплый пол, а вторая часть – к радиаторам.
  • После прохождения через трубопровод, теплоноситель расходует энергию обогрева и, после остывания, возвращается на обратную магистраль радиаторной батареи.
  • Соединение с обраткой производится по тоже схеме, но уже без группы безопасности.

Перед тем, как выполнить подключение по данной схеме, пользователю необходимо точно удостовериться в том, что на дом выделается достаточное количество тепловой энергии от ИТП в подвале. Данные меры предосторожности связаны с риском резкой просадки отопления помещений для соседних квартир, особенно, если речь идёт о вертикальной разводке с опрокинутой циркуляцией.

Подключение напрямую от котла

Данная схема подключения водяного тёплого пола является наиболее затратной, но очень эффективной. Для её реализации, выполняется следующая технологическая карта:

  • Двухконтурный котёл отопления имеет две независимые магистрали, которые проходят через единый теплообменник.
  • Разница в температурах теплоносителя достигается за счёт скорости движения жидкой среды по трубам.
  • Один контур данного котла подкачается к подающей и обратной магистралям, ведущим к радиаторам отопления, к другим патрубкам присоединяется циркуляционное кольцо водяного отопительного контура.
  • На каждом из контуров устанавливается циркуляционный насос, запорный вентиль и обратный клапан.

  • Для предотвращения избыточного давления, на контуре также монтируется группа безопасности, которая позволяет точно контролировать температуру теплоносителя в каждом циркуляционном кольце.
  • При необходимости, любой из контуров может быть полностью заблокирован. Например, при наступлении похолодания в летний период, пользователь может включить тёплый пол по независимой схеме.
  • Как правило, двухконтурные отопительные системы имеют бесступенчатый или многоступенчатый регулятор температур, который позволяет добиться максимально комфортной теплоотдачи в любой сезон.
  • Пр необходимости, на каждом контуре может быть смонтирована гидрострек4а, которая позволяет произвести регулировку потоков и распределение его сразу по нескольким контурам.
  • Для таких котлов, как правило, требуется резервирование, так как выход единого установленного оборудования из строя грозит полной блокировкой системы отопления в доме.

На практике, нередко случается необходимость использования двухконтурного котла отопления для приготовления горячей воды в бойлере косвенного нагрева.

В таких случаях, некоторые владельцы недвижимости принимают максимально эффективное радикальное решение по установке обособленного водогрейного агрегата исключительно на контур тёплого пола. Такая система позволяет эффективно разделить потоки теплоносителя через гребёнку и обеспечивает самый высокий КПД.

Способы регулировки тёплых полов

Существует два базовых способа регулировки тёплых полов, каждый из которых имеет как преимущества, так и недостатки:

  • Посредством запорной арматуры – трёхходового клапана. Данное устройство позволяет не только отрегулировать интенсивность подачи теплоносителя, но также и подмешать обратную остывшую жидкость на подающую магистраль. В таких ситуациях, можно быстро снизить теплоотдачу, при изменения климатической обстановки за окном.

  • Посредством классической резьбовой запорной арматуры – регулировочных вентилей. При ограничении потока теплоносителя, его нагрев происходит быстрее, так как жидкость задерживается в теплообменнике. В случае обратного открывания вентиля, происходит увеличение площади сечения потока, но теплоотдача падает.

Оба способа являются лишь методом контроля нагрева помещения. Конечный выбор нужной схемы зависит от площади помещений, отапливаемого объёма и мощности котла. Таким образом, если котёл не обладает достаточной производительностью для выбранного здания, простая регулировка без наращивания мощности и разделения контуров не поможет.

Как правильно заправить контур

Перед тем, как начать эксплуатацию водяного тёплого пола, необходимо заправить контур котла, для чего следует учесть следующие нюансы:

  • После заполнения магистралей теплоносителем, необходимо открыть воздухоотводчиком и спустить весь лишний воздух.
  • При выходе воздуха, в контуре сообразуется пустота, которая должна быть заполнена новым объёмом жидкости.
  • При заполнении каждого контура, необходимо перекрыть доступ к другим циркуляционным кольцам на гребёнке.
  • При заполнении магистралей, клапан воздухоотводчика должен быть искусственно открыт для выхода воздуха. В данном случае работает физический процесс – гликолевый теплоноситель или вода вытесняют лишний воздух в системе.

После заполнения каждого контура, необходимо поочерёдно включить все циркуляционные наосы, каждый из которых обеспечит движение теплоносителя. По мере транспортировки жидкой среды, вода будет постепенно отделяться от воздуха, который, в свою очередь, начнёт скапливаться в верхней точке замкнутой системы и стравливаться через клапаны. Показателем заполнения всей системы является отсутствие шумов при движении теплоносителя через крыльчатку насоса.

Как осуществить регулировку температуры системы тёплого пола

При пуско-наладке и эксплуатации замкнутых контуров с принудительной циркуляцией теплоносителя, используется несколько схем регулировки температуры. Каждая из методик применяется для помещений с индивидуальными температурно-влажностными и объёмно-планировочными параметрами, имеет свои преимущества и недостатки.

Автоматическая регулировка

При автоматической регулировке, заданные параметры теплоносителя выставляются заранее. Контроль температуры осуществляется, согласно следующему принципу:

  • При установке автоматического регулятора с клапаном.
  • При монтаже группы безопасности с воздухоотводчиком и манометрами.
  • При монтаже электромеханических устройств, посылающих сигнал на реле с и термопары, при изменении температуры теплоносителя за пределами ранее выставленных значений на регулировочной головке.
  • В случае установки сложной автоматической системы в виде модульного блока, который соединяется с автоматическим контроллером для возможности управления температурой теплоносителя через GPS модуль.
  • При устройстве в жилом помещении системы «умный дом».

При установке системы с автоматической регулировкой интенсивности потока и температуры, рекомендуется не менее, чем 1 раз за сезон проводить полное техническое обслуживание всей системы с корректировкой граничных условий и заменой расходников.

Ручная регулировка

Ручная регулировка – это самый простой способ контроля за теплоотдачей прибора обогрева, в основе которой лежит следующая технологическая карта:

  • Устройство запорных вентилей.
  • Монтаж регуляторов, клапанов и датчиков температуры, которые сигнализируют о необходимости перекрывания запорной арматуры.
  • Монтаж ручного термостата, который ограничивает скорость движения теплоносителя. Данный прибор рекомендуется к установке только при наличии распределительной гребёнки.

Следует помнить, что ручная регулировка обязывает пользователя проявлять бдительность для обеспечения нормальной работоспособностью оборудования. Как правило, для предотвращения аварийной ситуации, на подающей магистрали устанавливается группа безопасности.

Гидравлическая регулировка

Данный тип регулировки подразумевает контроль за изменением температуры контуров для тёплого пола, в соответствии со следующей инструкцией:

  • Рассчитывается площадь отапливаемых помещений, на которой предложен трубопровод тёплого пола.
  • По формуле вычисляется объём теплоносителя для каждой магистрали.
  • Посолил монтажа и опрессовки контура, в систему заливается жидкий теплоноситель, огляни алгоритму, описанному выше.
  • Циркуляционный насос включается в работу, после чего жидкость начинает перемещаться по замкнутому отопительному кольцу.
  • Термостат регулируется таким образом, чтобы на его шкале была выставлена температура циркулирующей по контуру жидкости не более 30 – 35 оС.

  • Контролируется равномерное затопление системы теплоносителем, отсутствие воздушных пробок.
  • При необходимости, лишний воздух удаляется через систему клапанов, расположенных в верхней точке.
  • Определяется требуемый расход теплоносителя на обогрев заданной площади помещения с определёнными объёмно-планировочными параметрами до требуемой температуры. Данный расчёт описывается в СНиП, и его показатели сравниваются с требуемыми, которые приводятся в отдельных таблицах.
  • При несоответствии расчётных и фактических параметров, система подлежит балансировке до достижения нужного режима теплоотдачи.

Как правило, данная методика используется для многоквартирных домов, которые оснащаются центральной системой отопления, из диспетчерского пункта балансодержателя инженерной сети или управляющей компании.

Регулировка с помощью трёхходового клапана

Трёхходовой клапан – это инновационная запорная арматура, которая позволяет выполнить следующие производственные и контрольные операции:

  • Существует два типа трёхходовых клапанов – электромеханический или механический.
  • При монтаже высокочувствительного прибора с сервоприводом, термостат устанавливается таким образом, чтобы датчик температуры мог приводить в движение электромеханическую заслонку при падении температуры.
  • При приготовлении теплоносителя, жидкость транспортируется по контуру с разной скоростью.
  • Датчик температуры автоматически идентифицирует фактическую степень нагрева.
  • При превышении показателей, устройство посылает сигнал на реле, которое приводит в движение автоматическую заслонку, и она открывается на, увеличивая поперечное сечение потока жидкости.

  • При увеличении потока теплоносителя, он уже не успевает прогреваться, и температура постепенно падёт.
  • В обратных случаях, если энергоэффективность достигается не в полном объёме, устройство, наоборот, перекрывает заслонку, из-за чего теплоноситель прогревается быстрее, что обеспечивает повышение температуры в помещении.
  • При наличии слаботочного кабеля, система может интегрироваться с диспетчерским пультом, и пользователь получает возможность её дистанционного контроля, включая искусственное приведение клапанной заслонки в движение с изменением граничных параметров.

Трёхходовой клапан может со временем зарастать и терять свою эффективность. Чтобы этого не произошло, при малейших признаках нарушений в движении теплоносителя по контуру, рекомендуется выполнить сервисное обслуживание каждой запорной арматуры с её очисткой или заменой.

Лучшим решением для обслуживания водяного тёплого пола будет заключение договора с балансодержателем на проведение периодического оборудования и переналадки инженерной сети. Пользователь может быть уверен в максимально эффективной работе тёплого пола, а также в своевременной замене расходных материалов. Данное сотрудничество с профессионалами также избавляет владельца недвижимости от непредвиденных расходов на проведение капитального ремонта оборудования.
