Основные типы тёплых полов

Системы тёплых полов, которые укладываются в квартирах и частных жилых домах, подразделяются на 3 базовые категории:

  • Кабельные. В полу прокладывается специальный греющий кабель, который под напряжением начинает излучать тепло. Кабель прокладывается непосредственно в стяжке пола, подключается через клеммную коробку к сети 220 В, регулировка происходит с поворотом термостата на ближайшей стене. Могут поставляться в виде рулонов или матов.

  • Трубные. В полу прокладываются пластиковые или стальные трубы с внутренним диаметром от 16 до 32 мм.

Внутри курсирует жидкий теплоноситель, который заранее приготавливается в котельной. Как правило, в подвале устанавливается гребёнка с запорными вентилями и регулировочными клапанами.

Фурнитура позволяет регулировать поток теплоносителя по циркуляционному кольцу, что способствует меньшему или большему нагреву жидкой среды в теплообменнике котла.

  • Инфракрасные. Самые популярные электрические обогреватели полов. Не требуется устройство приборов отопления в стяжку. Отлично работают как с ламинатом, так и с паркетом или ковролином.

Представляют собой полимерную мембрану с встроенными электродами. Тепловое излучение проходит сквозь конструкции пола и воздействуют непосредственно на людей или другие предметы, установленные в комнате. Отличаются пониженным расходом электроэнергии.

Конечный выбор потребителя зависит от наличия автономного газового котла для отопления в жилом доме, а также от типа финишного напольного покрытия в разных комнатах.

Какие бывают схемы укладки тёплого пола

Вне зависимости от категории тёплого пола, эксперты предлагают потребителям следующие типы раскладки кабельной или трубной продукции:

  • Змейка. Раскладка производится параллельными линиями с расстоянием от 50 до 150 мм между проводами или трубами. Соединение выполняется посредством изгиба кабелей или монтажа фитингов заводского изготовления.

  • Двойная змейка. В каждом витке карты устраиваются по 2 параллельные линии с теплоносителем. Особенность схемы заключается в чередовании подачи и обратки при трубной системе, что способствует равномерному прогреву стяжки и чистового покрытия.

  • Угловая улитка. Устраивается в малогабаритных пространствах, когда источник теплоносителя располагается в самом углу помещения.

  • Улитка. Радиальная схема раскладки оптимальная для водяных тёплых полов, так как пользователю не требуется установка дополнительных фитингов, что существенно снижает гидравлическое сопротивление и способствует повышению теплоотдачи.

Тип раскладки практически никак не влияет на показатель теплоотдачи, а удельная тепловая энергия, выделяемая из расчёта на 1 м2, зависит от расстояния между соседними греющими элементами.

Как правильно рассчитать материал для электрического тёплого пола

Для того, чтобы корректно рассчитать материал для электрического тёплого пола, необходимо воспользоваться простым алгоритмом:

  • Первоначально, рассчитываются теплопотери пола, которые зависят от типа покрытия, толщины стяжки и других параметров.
  • Как правило, поставщики располагают специальными таблицами зависимости типа чистового напольного покрытия от протяжённости греющего элемента.
  • Определяется площадь помещения, в котором устраивается тёплый пол.
  • Длина провода, который прокладывается в полу, рассчитывается с помощью следующей линейной зависимости:

h = S x 100/L, где

S – площадь помещения.

L – Общая протяжённость провода, с учётом присоединения его к терморегулятору и распаечной коробке.

h – искомая величина – потребность в кабеле, который нужно устроить в полу.

  • Помимо кабеля, владельцу объекта также потребуются такие материалы, как автомат УЗО, рассчитанный на определённую силу тока, а также терморегулятор, распаечная коробка, заземляющая жила, предотвращающая поражение электрическим током, крепёжные элементы для фиксации кабеля в заданном положении.

На официальных сайтах многих крупных поставщиков можно также найти интерактивные калькуляторы, которые рассчитывают количество материалов, а также потребляемую мощность в автоматическом режиме.

Для того, чтобы определить потребность в кабеле, его сечение и длину, достаточно ввести несколько граничных условий в соответствующие графы формы, и система сама рассчитает нужное количество кабеля, а также предложит оптимальную модификацию оборудования из каталога поставщика.

Как определить мощность тёплого пола

Для определения мощности тёплого пола, рекомендуются воспользоваться следующей зависимостью, приведённой в таблице:

Назначение помещения Рекомендуемая мощность обогрева, из расчёта на 1 м2, Вт Понижающий коэффициент при использовании тёплого пола в качестве дополнительного источника обогрева
Жилая комната 150 – 160 0.70
Гостиная, столовая 140 – 150 0.80
Холл, прихожая 135 – 145 0.60
Детская комната 120 – 140 0.70
Санузел 170 – 190 0.90
Утеплённый балкон или лоджия 190 – 220 0.95

Помимо приведённой выше таблицы, мощность тёплого пола также можно определить, исходя из следующей формулы:

N = N1 x S x 1.3,

Где N – искомая величина, мощность греющего кабеля.

N1 – показатель мощности обогрева помещения.

S – отапливаемая площадь помещения.

1.3 – поправочный коэффициент, полученный опытным путём.

Данная формула определяется, исходя из эмпирической зависимости и часто предлагается продавцами в торговой точке при выборе нужной конструкции тёплого пола.

От чего зависит шаг укладки элементов тёплого пола

Шаг раскладки элементов электрического или водяного тёплого пола зависит от следующих важных критериев:

  • Фиксированный габарит заводского изделия.
  • Площадь отапливаемой комнаты.
  • Теплотехнические параметры эксплуатируемого пространства.
  • Наличие понижающих или повышающих коэффициентов для ванных комнат, бассейнов и других помещений специального назначения.
  • Минимально допустимый радиус изгиба труб.
  • Мощность общедомовой электрической сети.
  • Количество радиаторов отопления и общая мощность основного обогрева помещений.

Следует учесть, что для инфракрасных тёплых полов такого понятия, как шаг раскладки не существует, так как потребитель приобретает готовое изделие с определёнными техническими характеристиками, главной из которых является удельная теплоотдача, из расчета на 1 м2 изделия.

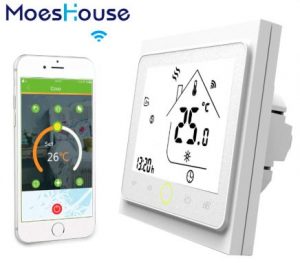

Что такое терморегулятор

Современные тёплые полы в квартирах и частных жилых домах могут легко регулироваться с помощью специального терморегулятора.

Для инфракрасных или кабельных тёплых полов устанавливается специальный реостат с поворотной ручкой, при переключении которой меняется интенсивность теплоотдачи нагревательных элементов. Термостат монтируется на стене, на высоте от 80 до 120 см от пола.

Современные регуляторы оснащаются функцией автоматического поддержания температуры. При достижении граничных параметров, тёплый пол автоматически выключается. В случае падения температуры, устройство снова приводится в действие, равномерно прогревая помещение.

Инфракрасные маты изначально поставляются с многофункциональными контроллерами. Все блоки управления электрическими полами устанавливаются в удобном месте, и к ним протягивается силовой кабель от источников обогрева. Провод устраивается в штрабе, на стене или в полу, после чего заделывается строительными материалами. Для удобства прокладки кабеля, а также для защиты строительных конструкции от возгорания, силовой кабель часто прячется в несгораемую гофру.

Как подготовить основание под тёплый пол

Перед монтажом кабельного или трубного тёплого пола требуется подготовка основания, которая выполняется в соответствии со следующим алгоритмом:

  • Перед укладкой, необходимо тщательно выровнять покрытие плиты перекрытия.
  • При наличии неровной плоскости, рекомендуется устроить пескоцементную выравнивающую стяжку.

  • Учитывая, что тёплый пол выделяет большое количество энергии, которая испаряет любую влагу, рекомендуется перед устройством стяжки тщательно прогрунтовать плиту проникающими составами для улучшения адгезии.
  • На поверхности стяжки не должно быть следов усадки и трещин. Если такие дефекты обнаруживаются, рекомендуется заделать их ремонтной смесью.

  • Следует учесть, что стяжка набирает прочность и сохнет на протяжении не менее 7 – 10 дней. Если начать укладку тёплого пола и оставшихся конструкций пирога чистового покрытия раньше, возможно нарушение эксплуатации и образование непоправимых дефектов.

После подготовки основания, необходимо произвести сухую и влажную уборку плиты перекрытия или конструкции чернового пола, после чего высушить поверхность. При наличии влаги, она начнёт испаряться при эксплуатации, что вызовет вздутие ламината, отслаивание плитки и другие негативные последствия.

Устройство теплоизоляции пола

Тёплый пол доложен отдавать энергию исключительно в помещение, а не в плиту перекрытия или в смежные комнаты, расположенные снизу. Для этого требуется устройство теплоизоляционного слоя, который укладывается, согласно следующему алгоритму:

  • Перед монтажом утеплителя, рекомендуется уложить на стяжку полиэтиленовую мембрану, которая одновременно играет роль гидро и пароизоляции.

  • В случае монтажа водяного тёплого пола, рекомендуется обработать основу битумной мастикой или уложить оклеечную гидроизоляцию из рулонных материалов.
  • По периметру комнаты рекомендуется устроить демпферную ленту из упругого пенофола, на высоту всего пирога пола. Не стоит забывать, что любой утеплитель одновременно является вибропоглощающим материалом, правильный монтаж которого существенно повышает комфорт жильцов.

  • После гидроизоляционной мембраны, выстилается утеплитель. Лучшим решением будет применение пенофола – пористого рулонного материала с толщиной от 10 до 20 мм.
  • При необходимости обеспечения повышенной теплоизоляции, например, в случае наличии смежных помещений с разным функциональным назначением, рекомендуется применение плит из экструдированного пенополистирола, которые укладываются внахлёст, а стыки между штучными элементами заполняются монтажной пеной.

  • В случае монтажа инфракрасного тёплого пола под ламинат, допускается устройство изоляционного слоя из мелкого керамзита с последующим монтажом защитных плит «элементов пола», которые выпускаются таким компаниями, как Knauf.

Для более эффективного отражения тепловой энергии рекомендуется использовать утеплитель, покрытий металлизированным материалом. В данном случае, энергия обогрева будет направлена исключительно вверх, а тонкое металлическое покрытие полностью снижает риск теплопотерь.

Как смонтировать греющий кабель

При монтаже греющего кабеля рекомендуется учесть ряд важных нюансов и особенности подключения данного оборудования:

  • Кабель раскладывается без перекручивания и перегиба.
  • Элементы изгибаются только с минимально допустимым радиусом – от 100 – 150 мм и более.

  • Перед монтажом, необходимо провести визуальное обследование всей поверхности изоляции провода на предмет наличия повреждений изоляции.
  • Каждый новый виток крепится специальными механическими фиксаторами, которые расположены в линию для укладки в пазы кабелей.
  • Расстояние между фиксаторами должно составлять не более 500 – 700 мм.
  • При стыковке кабеля, необходимо использовать клеммную коробку и термоусадочные герметичные трубки.

  • Конец кабеля должен выходить из стяжки в штрабе, устроенной в стене и завершаться в клеммах термостата.
  • Штраба должна быть такой глубины, чтобы кабель можно было уложить в несгораемой гофре, после чего устроить слой штукатурки не менее 20 – 30 мм.

  • Кабель, который будет находиться под напряжением, необходимо проверить мультиметром по всей длине, а также проконтролировать его нагрев в местах изменения направления при раскладке «змейкой».

Перед устройством чистого пола, рекомендуется сразу проверить кабель в эксплуатационном режиме. В случае выбивания автоматов, выгорании изоляции или других проблем, необходимо немедленно устранить дефект и причину возникновения внештатной ситуации.

Как смонтировать трубы для теплоносителя

Монтаж трубного тёплого пола требует наличия специальных навыков и досконального следования определённой технологической карте:

  • Каждая труба проверяется на предмет отсутствия трещин и поперечных деформаций.
  • Радиусные фитинги должны быть припаяны через раструбы, либо специальные муфты.

  • Рекомендуется использовать только термодиффузионные или механические клипсовые соединения труб. Данная технология давно применяется такими компаниями, как Rehau или Tece. Резьбовые соединения фитингов, которые впоследствии закрываются неразборными строительными конструкциями не допускаются, так как каждое сопряжение со временем может дать течь.

  • При раскладке трубы «улиткой», необходимо изучить паспорт качества, в котором описаны все технические характеристики изделий. Особенно важна информация о минимальном радиус изгиба, а также допустимая температура, при которой можно деформировать трубы.

  • Несмотря на то, что практические каждая полимерная труба рассчитана на температуру нагрева до 70 оС и более, при монтаже тёплого пола следует покупать продукцию только для ГВС (внутри полимерных материалов проложен тонкий металлизированный слой).
  • При использовании яхтной нержавейки, сварка элементов ведётся только с применением аргона, а деформировать трубы рекомендуется исключительно на специальном трубогибе.

Трубный тёплый пол является полноценным циркуляционным кольцом, в котором жидкий теплоноситель находится под давлением. В связи с этим, существует повышенный риск разгерметизации замкнутой системы. Перед подачей жидкости в трубы, необходимо провести воздушную опрессовку кольца повышенным давлением с применением специальной помпы.

Как смонтировать датчик температуры

Автоматика термостата работает исключительно при корректном распознавании температуры нагрева кабеля. Данную функцию принимает на себя простое устройство – датчик температуры, при монтаже которого соблюдаются некоторые обязательные правила:

  • Датчик монтируется в гофре.
  • Головка прибора должна располагаться строго в середине витка между кабелями.
  • Лучшее место расположения датчика – в 1500 – 2000 мм от стены.

  • Прибор имеет большие габариты, чем кабельная продукция, в связи с чем, под его установку, необходимо прорезать прямую штробу в полу.
  • Датчик должен надёжно фиксироваться к поверхности пола, а гофротруба должна накрываться пластиковой заглушкой.

Датчик должен располагается в плоскости греющего кабеля. Только в таком случае возможно точное считывание показаний и передача сигнала на термостат для своевременного включения или отключения системы тёплого пола.

Схемы подключения кабельного тёплого пола

Кабельный тёплый пол может подключаться, согласно следующим электротехническим схемам, подробно описанным ниже:

  • Электричество в щитке временно отключается на период сборки схемы.
  • Кабельная продукция обследуется на предмет отсутствия дефектов.
  • Провод расправляется таким образом, чтобы на нём не было следов перекручивания с натяжением изоляции.

  • Проверка мощности в жилом помещении.
  • Покупка и установка отдельного автомата УЗО требуемой мощности.
  • Контроль соответствия сечения жил силового кабеля, отходящего от распределительного щитка и греющего провода тёплого пола.
  • При необходимости – замена проводов на изделия с нужным сечением.
  • Подключение подводящего кабеля в щитке к автомату.
  • Проверка работоспособности силового кабеля повышенным напряжением.
  • Контроль целостности изоляции провода мультиметром.
  • Сборка электрической схемы, присоединение термостата, датчика температуры.
  • Проверка клеммных соединений.
  • Устройство изоляции из термоусадочных трубок в каждом сопряжении кабелей.
  • Монтаж заземляющей шины.
  • Проверка сопротивления заземляющего кабеля.
  • Подача электроэнергии, проверка интенсивности нагрева и возможности выставления автоматических настроек на терморегуляторе.

Подключение кабельного тёплого пола – это ответственная процедура, которая требует минимальных знаний в электротехники и чтения чертежей. Если владелец недвижимости не имеет таких навыков, рекомендуется прибегнуть к услугам профессиональных электриков.

Инструкция по монтажу защитной стяжки

После монтажа, подключения и проверки работоспособности тёплого пола, необходимо устроить защитную стяжку, с учётом следующих нюансов:

  • Рекомендуется укладывать в стяжку армирующие элементы из стальной или стеклокомпозитной сетки с толщиной прутка 3 – 4 мм и габаритом ячейки от 50 х 50 мм до 100 х 100 мм.

  • Мокрая стяжка устраивается в один слой с толщиной от 40 – 50 мм.
  • Рекомендуется использовать цемент с маркой не ниже, чем М300.
  • Во избежание образования на поверхности трещин, следует добавлять в жидкий раствор пластификатор.
  • Нормативный слой твердения цементно-песчаной стяжки составляет не менее 28 суток, но, как правило, вся влага испаряется уже через 2 недели.
  • Учитывая, что цементно-песчаная стяжка изготавливается на основе гидравлического вяжущего, для её твердения рекомендуется создать соответствующие условия – температура не менее 25 оС и влажность от 75% и более.
  • Стяжка устраивается от дальнего угла комнаты, по направлению к входной двери.

  • Для контроля высоты стяжки, рекомендуется предварительно установить маяки с расстоянием между соседними рейками от 1000 до 1500 мм. В таком случае, разглаживание можно вести алюминиевым правилом.
  • При устройстве полусухой стяжки механизированным способом, необходимо добавлять в смесь арамидное фиброволокно, которое обеспечивает структурное армирование конструкции.
  • При монтаже полусухой стяжки с помощью насоса, необходим соблюдать меры предосторожности – станина подающего устройства не должна пережимать греющий кабель или трубы.

Защитная стяжка должна быть выполнена без нарушения технологий, так как образование трещин может привести к её разрушению уже в первые годы после начала эксплуатации.

Как устроить финишное декоративное покрытие пола

Поверх стяжки всегда монтируется чистовое покрытие пола, технология устройства которого зависит от типа применяемых отделочных материалов:

  • Плитка устраивается по слою плиточного клея, который наносится на плоскость стяжки и тыльную сторону штучного керамического изделия шпателем с зубчатой кромкой.

  • После монтажа плитки, необходимо выждать 24 часа, после чего произвести затирку швов резиновым или пластиковым шпателем.
  • Использовать тёплый пол рекомендуется не ранее, чем через 3 – 5 дней после устройства покрытия из керамогранитной плитки. Данный период необходим для полной полимеризации состава.
  • Устройство ламината ведётся по подложке из полистирола, пенофола или натуральной пробки. Толщина подстилающего слоя составляет от 3 до 5 мм. При устройстве листовых материалов, необходимо проклеивать стыки между ними металлизированным скотчем.

  • Ламели ламината укладываются, согласно чертежу дизайн-прокекта с защёлкиванием «в замок».
  • Ламинат раскраивается ручной ножовкой или торцовочным станком после нанесения разметки.
  • Линолеум раскатывается по стяжке пола и приклеивается на специальный клей, либо на «жидкие гвозди».

  • После раскладки линолеума требуется разгладить материал до полного удаления пузырей и пустот.
  • Ламинат рекомендуется раскладывать только при устройстве инфракрасного тёплого пола.
  • Штучный паркет устраивается по подложке из оргалита или фанеры. После монтажа и проклеивания ламелей паркета, потребуется циклёвка плоскости, а также устройство защитного глянцевого или матового лака.

В случае устройства тёплого пола совместно с ковровым покрытием, не рекомендуется применять натуральные материалы с высоким ворсом, так как они поглощают большую часть энергии обогрева, что снижает эффективность оборудования.

Как смонтировать кабель на старое основание

Греющий кабель допускается монтировать не только при выполнении капитального ремонта в квартире или частном жилом доме, но также и на старое основание, при выполнении следующей инструкции:

  • Чистовой пол полностью демонтируется до стяжки.
  • В случае с керамической плиткой, материал будет безвозвратно утрачен.
  • При наличии пола из ламината и линолеума, демонтаж рекомендуется вести с сохранением материала, так как он может потребоваться в другом месте, либо при повторной укладке.

  • На полу размечаются маркером места устройства греющего кабеля, согласно чертежу.
  • В стяжке прорезаются штробы с глубиной не менее 30 мм и шириной от 20 мм и более.
  • Внутренняя поверхность штробы пылесосится, промывается и сушится.
  • В штробу укладывается греющий кабель.

  • Отдельно прорезается более глубокая штроба под термодатчик.
  • В месте присоединения кабеля к термостату, штроба также продолжается на стене.
  • Для обеспечения нужного радиуса изгиба, в зоне сопряжения пола с вертикальной конструкцией, рекомендуется устроить штробу с глубиной 40 – 50 мм.
  • После монтажа кабеля, конструкция заливается безусадочный цементно-песчаной смесью с маркой от М400 и более.
  • После полимеризации состава, на стяжке монтируется новое чистовое покрытие пола.

В ряде случаев, если старое основание подвержено существенному физическому износу и имеет множественные дефекты, монтаж греющего кабеля без его замены не допускается.

Алгоритм монтажа готового нагревательного мата

Многие заводы предлагают отличную альтернативу греющему кабелю – готовые маты – полимерные термостойкие и диэлектрические мембраны, на которых уже зафиксирован источник обогрева с нужным шагом. Монтаж таких матов предельно прост, но, при выполнении работ, рекомендуется учитывать ряд нюансов:

  • Разрабатывается план помещения с раскладкой элементов тёплого пола исключительно на открытых участках, без учёта зон с расположением корпусной мебели и оборудования.

  • Выполняется расчёт мощности обогрева по формулам, а также подбирается оптимальная модификация отопительного оборудования.
  • На стене размещается зона для монтажа термостата.
  • Устраивается вертикальная штроба для кабеля, а также выборка под монтаж встроенного регулятора.

  • На стяжке монтируется термодатчик, в заранее подготовленную штробу.
  • Плоскость основания выравнивается, пылесосится, моется, высушивается и покрывается грунтовкой.
  • Поверх подготовленной стяжки расстилаются маты в строгом соответствии с чертежами рабочего проекта.

  • Маты подключаются между собой через клеммы, после чего соединяются с силовым кабелем, отходящим от термостата.

  • Подаётся напряжение, проверяется работоспособность источника отопления.
  • При корректной работе оборудования, монтируется защитная стяжка.

  • После набора прочности, поверх цементно-песчаной стяжки монтируется чистовое покрытие пола.

Таким образом, греющий пол можно смонтировать как в старом помещении, так и на этапе выполнения капитального ремонта. Данное оборудование существенно повышает эффективность отопления помещений, а в летнее время может использоваться как самостоятельный отопительный прибор.

Автоматические регуляторы могут выставляться как на интенсивную, так и на пассивную работу, что особенно актуально в межсезонье, когда температура опускается до низких отметок только в ночное время.
Комментарии
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.
